Открытием багажника на автомобиле с кнопки в салоне уже никого не удивишь. Сегодня такая опция на автомобиле позволяет значительно облегчить людской труд. Автомобили отечественного производства лишь в последнее время начали оснащаться такими полезными опциями с завода. Но это вовсе не означает, что владельцам автомобилей ВАЗ-2107 инжекторных и карбюраторных версий данная опция не подходит. При желании из любого отечественного автомобиля можно сделать подобие иномарки и наоборот. В данном материале уделим внимание вопросу о том, как выполнить открытие багажника с кнопки ВАЗ 2107. Данная процедура не представляет особых сложностей, особенно если имеется такая цель.

Один из вариантов расположения кнопки

Удобное расположение кнопки

Многие не находят в данной опции ничего особенного, но стоит только попробовать электропривод багажника, как сразу начинаешь оценивать все достоинства. К положительным моментам опции по автоматическому открытию багажника на ВАЗ-2107 можно отнести:

  1. Удобство. Пока водитель выйдет из салона, багажник уже будет открыт.
  2. Практичность. Отсутствует необходимость извлекать ключи из замка зажигания, чтобы осуществить открытие багажного отсека ключем, особенно если вы только запустили двигатель и прогреваете его.
  3. Мода. Практически все современные автомобили оснащены такой интересной опцией, поэтому «семерка» с данной функцией станет выглядеть интереснее на их фоне, особенно при наличии тюнинга.

Далее рассмотрим, что представляет собой процедура по монтажу электропривода для открытия багажника на ВАЗ 2107 своими руками.

Что потребуется для проведения работ

Прежде чем приступать к рабочему процессу, следует закупить необходимое оборудование. Для проведения работ потребуется:

Активаторный механизм

  • Кнопка, при нажатии на которую будет осуществляться срабатывание электропривода. Оптимальный вариант – это кнопка с авто ВАЗ-2110, стоимость которой составляет около 50-80 рублей.
  • Реле четырехконтактное и специальная клемма для него.
  • Активатор.
  • Провода.
  • Разъемы «мама» и «папа», а также изолента и термоусадки.

Любой из компонентов вы легко сможете найти в любом автомагазине, а затем самостоятельно установить и подключить на своем авто.

Установка активатора

Первоначально необходимо установить активатор, который представляет собой электропривод, работающий на втягивание или отталкивание в зависимости от подключения. Первым делом нужно снять замок и установить тягу активатора. Для снятия замка потребуется вывинтить две гайки.

После этого необходимо просверлить отверстие в боковой части замка, чтобы завести тягу и соединить ее с язычком замка. Тягу потребуется согнуть(закрепить), должно получиться примерно так, как показано на фото ниже.

После фиксирования тяги к замку, последний можно установить на место. Желательно запомнить уровень наклона замка и установить его также, чтобы не пришлось при установке его регулировать. Теперь можно закрепить активатор к багажнику. Для этого потребуется 2 самореза и специальная пластина, которая идет в комплекте с изделием. После этого вручную можно попробовать, будет ли срабатывать замок на открытие.Когда активатор на свой автомобиль ВАЗ 2107 будет установлен, можно перейти к следующей стадии -подключение.

Крепление тяги к замку

Подключение изделия

Перед проведением работ с подключением обязательно следует откинуть клемму «минус» с АКБ. Для начала представляем схему, по которой будет функционировать изделие.

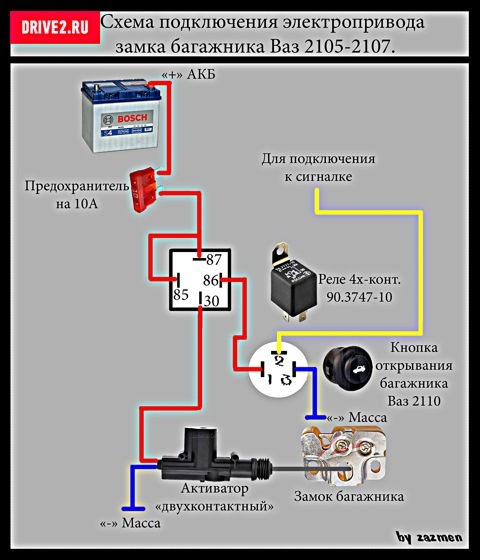

Подробная схема подключения привода багажника

На электрозамок питание 12В будет подаваться напрямую от АКБ, хотя можно и воспользоваться проводом от прикуривателя. Для начала подключается провод к клемме «+» АКБ.

От АКБ подается питание на реле, которое можно расположить как в салоне, так и в подкапотном пространстве, что будет гораздо рациональнее. С клеммы «86» провод подается на кнопку открытия багажника, расположить которую можно в любом удобном месте торпеды. Для установки кнопки, посредством которой будет осуществляться открывание крышки багажника, потребуется просверлить отверстие соответствующего диаметра в торпеде.

Провод от клеммы реле «30» прокладывается по салону к активатору. Его длина должна быть не менее 5 метров. Провод можно прокладывать вместе со штатной проводкой. Этот провод необходимо соединить с зеленым проводом активатора при помощи разъемов «мама-папа». Синий провод необходимо закоротить на «массу» автомобиля. Теперь можно проверить, как функционирует электропривод замка багажника ВАЗ 2107. Достаточно уделить 2-3 часа времени, чтобы в итоге открывался багажник с кнопки ВАЗ 2107. После завершения работ не забудьте накинуть клемму «минус» на АКБ.
