Станок-соковыжималка для яблок и ягод своими руками
Любителям яблочного сока из яблок и ягод могу предложить простую в изготовлении и не требующую значительных вложений самодельную соковыжималку. Изготавливается она из старой стиральной машины-автомата.

Заводские соковыжималки отличаются малой производительностью и слабой надёжностью, поскольку содержат много пластмассовых узлов и деталей. На моей же самодельной ведро яблок перерабатывается за 7 - 10 минут.

Для её изготовления нам понадобится от стиральной машины в основном барабан и его кожух, пресс для яблок. Их можно взять от любой отслужившей стиральной машины-автомата с горизонтальной загрузкой. Достать такую машину в наше время не проблема, поскольку модели меняются через каждые 2-3 года.

Соковыжималка из стиральной машины ход работ


Производим полную разборку старой машины. Оставляем барабан, кожух барабана, кронштейн крепления барабана с подшипниками. Балансиры, датчики температуры, ТЭН и другие ненужные детали откручиваем и извлекаем из кожуха.

Производим тщательную чистку всех частей от порошка и накипи. Мелкой наждачкой заполируем все поверхности до блеска. Проведём осмотр имеющихся отверстий. Нам потребуется оставить только одно отверстие в кожухе барабана, внизу - для стекания сока. Все остальные отверстия заделываем накладкой из тонкой резинки, зажимая её пластинами из нержавейки на болтах. По возможности все болты и гайки лучше брать латунные или из нержавейки. В моём случае к большому отверстию подошла по диаметру трубка с гофрошлангом от сифона для кухонной мойки.

Изготавливаем тёрку и прокладку для тёрки. Из «нержавейки» толщиной 2 мм вырезаем болгаркой или на станке круг диаметром 220 мм - для тёрки. Из такой же стали толщиной 0,5 мм вырезаем ножницами по металлу второй круг диаметром 220 мм: это будет прокладка. Она нужна для обеспечения жёсткости, чтобы тёрка не прогибалась. Прокладка крепится через три латунные стоечки ко дну барабана, а тёрка к ней пятью винтами М5. Резьбу нарезаем прямо в прокладке.

Тёрка изготавливается следующим образом. Просверлив отверстия диаметром 5 мм, производим разметку с шагом 10 мм по всему диаметру. Круг делим на 14-20 секторов. Крепим заготовку шурупами к фанере толщиной 10 - 16 мм в отверстия диаметром 5 мм. По разметке пробойником с круглым или квадратным рабочим профилем набиваем режущие зубья. Шурупы и прокладка не дают тёрке изгибаться и смещаться. Разметку и сверление всех деталей следует выполнять как можно точнее, чтобы тёрка находилась точно по центру барабана.

Чертежи соковыжималки для яблок своими руками

Станок-соковыжималка для яблок и ягод своими руками
Станок-соковыжималка для яблок и ягод своими руками

В барабане имеются отверстия диаметром 3-4 мм, поэтому дорабатываем его. Как правило, внутри барабан имеет три ребра жёсткости. Берём мелкую сетку из «нержавейки» с ячейкой 1x1 мм, делаем три заготовки по размеру секций барабана (если нет рёбер жёсткости, то сетку делаем одним куском). В верхней части сетки добавляем по 10 мм для загиба, выполняемого под линейку, простукивая молотком - края у нас получились гладкие и травмобезопасные. При помощи шила и пистолета с глухими заклёпками закрепляем сетку внутри барабана. Количество заклёпок произвольное, чтобы сетка плотно прилегла к поверхности барабана и не отходила при вращении.

Из отрезка полиэтиленовой трубы с внутренним диаметром 100 мм и толщиной стенки 5 - 6 мм делаем бункер для загрузки яблок. Для закрепления трубы нам понадобится четыре уголка из алюминиевого сплава. Трубу закрепляем со смещением от центра, чтобы край её был на краю тёрки.

Труба с уголками крепится к кожуху барабана на 4-х болтах Мб, причём болты должны быть вставлены изнутри кожуха перед сборкой и зажаты гайками снаружи. При помощи шайб под уголками регулируем зазор между трубой и тёркой: от него зависит, какая будет степень измельчения яблок. Сверху уголки крепятся барашками для быстроты разборки и сборки.

Из берёзового черенка для лопаты изготавливаем толкатель для яблок. На его торец прикрепляем кружок из фанеры диаметром 90 мм, в верхней части ставим ограничитель, чтобы толкатель не мог опуститься до тёрки.

После того, как заготовим все детали, производим сборку барабана с кожухом и кронштейном. Проверяем подшипники и сальник и при необходимости заменяем. Шкив придётся переделать под свои размеры и клиновидный ремень.

Двигатель я взял мощностью 1,1 кВт на 3000 оборотов в минуту. На барабан при помощи ремённой передачи подаётся 1500 оборотов в минуту. Больше опасно из-за вибрации, а меньше - будет плохо отходить сок при отжиме.

Станок-соковыжималка для яблок и ягод своими руками

Сварим раму основания из уголка или приспособим какую-нибудь готовую. Крепим к ней кронштейн с кожухом барабана через резиновые виброгасящие шайбы. Из толстого полиэтилена или резины вырезаем крышку - круг по диаметру кожуха барабана с отверстием под трубу загрузки яблок. Крышка необходима не только для защиты от выброса брызг сока: она обезопасит и от вращающегося барабана.

Все крепёжные детали должны быть надёжно зажаты, а электрическая часть собрана с хорошей изоляцией, чтобы не допустить поражения электрическим током. Перед сборкой детали ёмкости тщательно промываем средством для посуды и споласкиваем. Все комплектующие должны быть изготовлены из материалов экологически чистых, не подвергаться коррозии и не выделять вредных веществ в сок.

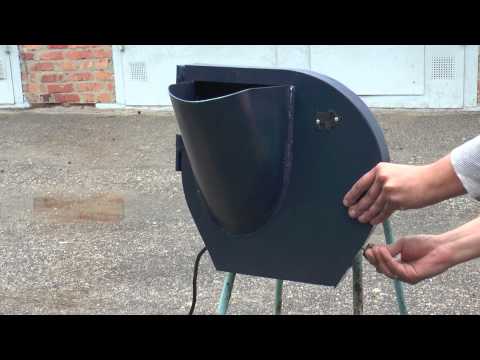

Соковыжималка своими руками видео

После сборки и наладки производим пробный пуск. Пустой барабан должен вращаться без биения и постороннего шума. Готовим яблоки, тщательно моем, отбираем гнилые и червивые. Хорошие яблоки можно не резать. Сердцевина и косточки не помеха нашей соковыжималке. Под трубку стока подставляем ведро. Забрасываем яблоки по 1 - 2 шт. в бункер и толкателем прижимаем к тёрке. При равномерном забросе измельчается примерно ведро яблок до момента начала вибрации. Центробежная сила прижимает жмых по окружности сетки равномерно. Если начнётся лёгкая вибрация - заброску прекращаем и даём поработать на отжим до момента, когда перестанет течь сок из трубки.

Выключаем двигатель и ждём полной остановки. Пластмассовой пластинкой или детской лопаткой для песочницы счищаем жмых с сетки барабана.

После окончания работы тщательно промываем сильной струёй воды сетку и все детали.

Для длительного хранения производим отделение кожуха барабана от кронштейна, снимаем сетку для более тщательной очистки и промывки.

Высушенный жмых является хорошей витаминной добавкой в корм курам и козам в зимний период.

Е. ЯБЛОНСКИЙ, г. Бобруйск, Беларусь
