> Это бомба! (новый измеритель)

| |

Сообщение:   Aug 3 2009, 09:55 AM

Quote Post

Дедушка

Группа: Cоучастник
Сообщений: 18471
Пользователь №: 27360
Регистрация: 16-December 07
Место жительства: Ukraine



На днях вечером просматривал обсуждения и тенденции RLC-метростроения на форумах cqham.ru и pro-radio.ru и совершенно случайно попалась ссылочка на одного физика во франции. От электроники он далёк, но по математике у него в школе видно одни "5" были.. Короче, это самый простой (и причем прекрасно работающий) RLC, точнее Z-метр (измеритель комплексного сопротивления), состоящий из 2-х резисторов и шнурка к звуковой карточке. Вчера час проигрался - перемерял катушки и конденсаторы.. Очень порадовало точное измерение ESR электролитических конденсаторов. Вся схема из 2-х резисторов. Найдите время попробовать. Я был в шоке от полученных результатов.

--------------------

PM Top

Сообщение:   Aug 3 2009, 09:58 AM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 1193
Пользователь №: 36324
Регистрация: 30-August 08
Место жительства: Россия



vo.gifОТЛИЧНАЯ ШТУКА.

--------------------

"Вы ошибаетесь, мистер Эйнштейн - эфир существует! "- Никола Тесла

PMEmail PosterICQ Top

Сообщение:   Aug 3 2009, 10:34 AM

Quote Post

Дедушка

Группа: Cоучастник
Сообщений: 18471
Пользователь №: 27360
Регистрация: 16-December 07
Место жительства: Ukraine



Совсем маленькие катушки не пробовал, но катушечки от КВ тракта и ПЧ (455 и 10,7) все чудесно померялись.

--------------------

PM Top

Сообщение:   Aug 3 2009, 10:44 AM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 1081
Пользователь №: 10972
Регистрация: 30-August 06
Место жительства: RU



В относительно недавнем "радио" аналогичная статья была

--------------------

PMEmail Poster Top

Сообщение:   Aug 5 2009, 11:25 PM

Quote Post

Гость

Группа: Cоучастник
Сообщений: 56
Пользователь №: 43958
Регистрация: 20-February 09



QUOTE (Eddy71 @ Aug 3 2009, 11:15 AM) На днях вечером просматривал обсуждения и тенденции RLC-метростроения на форумах cqham.ru и pro-radio.ru и совершенно случайно попалась ссылочка на одного физика во франции. От электроники он далёк, но по математике у него в школе видно одни "5" были.. Короче, это самый простой (и причем прекрасно работающий) RLC, точнее Z-метр (измеритель комплексного сопротивления), состоящий из 2-х резисторов и шнурка к звуковой карточке. Вчера час проигрался - перемерял катушки и конденсаторы.. Очень порадовало точное измерение ESR электролитических конденсаторов. Вся схема из 2-х резисторов. Найдите время попробовать. Я был в шоке от полученных результатов.


Подскажите-а может небыть разьема звуковой карты на компе?,и на что он похож?(USB , COM , LTP-есть,а где звуковая карта?)

PMEmail Poster Top

Сообщение:   Aug 5 2009, 11:41 PM

Quote Post

Гость

Группа: Cоучастник
Сообщений: 124
Пользователь №: 38374
Регистрация: 26-October 08



"а где звуковая карта?" - это то место, куда ты колонки тыкаеш!

--------------------

обращайтесь ко мне на "ТЫ"))

PMEmail PosterICQ Top

Сообщение:   Aug 5 2009, 11:47 PM

Quote Post

Дедушка

Группа: Автор
Сообщений: 5989
Пользователь №: 38411
Регистрация: 26-October 08
Место жительства: Украина



Мини-джек (стерео) диам. 3,5 мм: Линейный вход, микрофонный вход, выходы на фронтальные и тыловые динамики (конфигурация может быть разной). Все это ищите на звуковой карте, сзади системного блока. Иногда, в зависимости от конструкции корпуса, могут быть дополнительно выведены на фронт.

Звуковой карты может и не быть, тогда все это вы не найдете.

Это сообщение отредактировал Barbos - Aug 5 2009, 11:48 PM

PMEmail Poster Top

Сообщение:   Aug 6 2009, 08:58 AM

Quote Post

Дедушка

Группа: Cоучастник
Сообщений: 18471
Пользователь №: 27360
Регистрация: 16-December 07
Место жительства: Ukraine



Если вот такой значек внизу экрана есть, надо будет настраивать конфигурацию - какое гнездо за что отвечает.
Присоединённое изображение
Присоединённое изображение

--------------------

PM Top

Сообщение:   Sep 8 2009, 07:28 AM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 561
Пользователь №: 11804
Регистрация: 30-September 06



сейчас попробую эту штуку p0311.gifPMEmail PosterICQ Top

Сообщение:   Sep 8 2009, 02:25 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 561
Пользователь №: 11804
Регистрация: 30-September 06



у меня сразу несколько вопросов по схеме
1)можно ли R ref заменить перемеником а не набором резисторов
2)зачем нужно 2 выхода
3) что за схема показаная синим цветом

PMEmail PosterICQ Top

Сообщение:   Sep 8 2009, 03:15 PM

Quote Post

Дедушка

Группа: Cоучастник
Сообщений: 18471
Пользователь №: 27360
Регистрация: 16-December 07
Место жительства: Ukraine



Rref это опорное сопротивление. Относительно его производится расчет импедансов. От точности задания Rref (и указания его в окошке программы) зависит точность измерения. Поэтому резистор постоянный и его сопротивление должно быть соизмеримо с импедансом на звуковых частотах измеряемым конденсаторам и катушкам, тогда точность хорошая. 2 выхода в параллель используется при измерении малых значений емкости, индуктивности и сопротивления для "умощнения" выхода (чтоб усилитель не лекпить). Синим нарисовано как подключать измеряемые элементы. Провода желательно покороче и потолще (аудио для колонок например). Попробуй, понравится. Поймешь, что в школе на физике не правильно учат (часто и в ВУЗах) smile.gif

--------------------

PM Top

Сообщение:   Sep 9 2009, 08:43 AM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 561
Пользователь №: 11804
Регистрация: 30-September 06



Eddy71 к вам огромная просьба нарисуйте простую схему для сбора данного прибора, просто смотря на схему вложеную в прогу я туплю, не могу разобраться

PMEmail PosterICQ Top

Сообщение:   Sep 22 2009, 05:13 PM

Quote Post

Гость

Группа: Cоучастник
Сообщений: 101
Пользователь №: 26255
Регистрация: 15-November 07
Место жительства: С того берега моря...



pav, в описании приведено, что если мерять только L и С, то нужно использовать только зажимы Zx.
зажим Com используется, если требуется определить передаточную характеристику трех- (фактически четырех-) полюсника. Например, когда нужно определить переходное сопротивление некоей схемы.

Весьма полезно, так как программулина строит полную АФЧХ измеряемой схемы одним графиком. wink.gif

ЗачОтно!! smile.gif

PMEmail Poster Top

Сообщение:   Sep 24 2009, 04:04 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 1567
Пользователь №: 21957
Регистрация: 29-June 07
Место жительства: Ростовска Йобласть



Eddy71 подскажи, Я после того как зарегился на cqham.ru у меня постоянно показывает что нет новых сообщений. Они что переехали куда-то или форум уже умер? Все, разобрался - Это у них форум какой то странный. В каждую ветку заходить надо, чтоб показал новые сообщения.

Это сообщение отредактировал Panda_y2k - Sep 24 2009, 04:18 PM

--------------------

PMEmail PosterUsers Website Top

Сообщение:   Jan 24 2010, 08:15 AM

Quote Post


Группа: Cоучастник
Сообщений: 6
Пользователь №: 54390
Регистрация: 17-October 09



какой его придел измерения по самым низам? Извините что надоедаю. Заранее СПАСИБО!

PMEmail Poster Top

Сообщение:   Jan 24 2010, 12:37 PM

Quote Post

Дедушка

Группа: Cоучастник
Сообщений: 18471
Пользователь №: 27360
Регистрация: 16-December 07
Место жительства: Ukraine



Зависит от звуковухи. Надо собирать и пробовать. smile.gif

--------------------

PM Top

Сообщение:   Jan 24 2010, 01:37 PM

Quote Post

Дедушка

Группа: Автор
Сообщений: 15652
Пользователь №: 2613
Регистрация: 17-November 05



Ложку дёхтя хотите? Какаяж это бомба. Это мостовой измеритель со всеми вытекающими. Т. наз "Измерительный мост переменного тока". Прибор такой 1928г. у меня даже помоему где то валялся в гараже... С R-измерениями зело гуд. В остальных случаях будет реактивность, которую оно не покажет. Кроме того есть масса таблиц перевода номинальной ёмкости-индуктивности в реактивный импеданс в зависимости от частот. Совсем недавно гдето попадалось... ИМХО.

--------------------

Si vis pacem, para bellum!

PMEmail Poster Top

Сообщение:   Jan 24 2010, 03:10 PM

Quote Post

Дедушка

Группа: Cоучастник
Сообщений: 18471
Пользователь №: 27360
Регистрация: 16-December 07
Место жительства: Ukraine



Наоборот, в этом весь цимус! Часто все забывают, что паразитная ёмкость, индуктивность и сопротивление есть у любого компонента. А прога обо всём и рассказывает. Пробегая по разным частотам вычисляет комплексные значения. Получается анализатор цепей. Очень недурно нахаляву. smile.gif

--------------------

PM Top

Сообщение:   Jan 24 2010, 11:10 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 502
Пользователь №: 58798
Регистрация: 8-January 10
Место жительства: moscow fucking city



Так все-таки, это можно использовать для измерения
немаркированных СМD компонентов? wacko.gifPMEmail Poster Top

Сообщение:   Jan 25 2010, 12:33 PM

Quote Post

Дедушка

Группа: Cоучастник
Сообщений: 18471
Пользователь №: 27360
Регистрация: 16-December 07
Место жительства: Ukraine



Подключи пару проводов к звуковухе, поиграйся с "ногастыми" деталями, когда вникнешь переходи на SMD. Я пол дны перемерял всё что под руку попадётся, чтб "почувствовать" на каких частотах для каких номиналов погрешность измерения минимальна. Это аналог LC метра на контроллере, только куда дешевле. От точности указания значения эталонного резистора очень сильно зависит точность измерений!.

--------------------

PM Top

Сообщение:   Mar 26 2010, 10:24 PM

Quote Post

Соучастник

Группа: Автор
Сообщений: 1174
Пользователь №: 58122
Регистрация: 28-December 09
Место жительства: Israel



Eddy71

Собрал эту интересную штуку, заработало post-97.gif
Звуковая карта Audigy SE, резистор балласт 13ом, референс 47 Ом

Как можно настроить этот прибор чтобы измерять маленькие емкости и индуктивности? Кондеры нормально измеряет емкостью больше 10 nF, катушки больше 1uH, все что меньше этих значений - показания нестабильны,значения прыгают, иногда даже прога вылетает.
Хотелось бы мерить конденсаторы на пикофарады и катушки на 20-900 нГн

Может резистор реф. надо увеличить?

--------------------

Куплю дорого б/у кристаллы NaI(Tl) или CsI
предложения пожалуйста в PM

PMEmail Poster Top

Сообщение:   Mar 26 2010, 11:10 PM

Quote Post


Группа: Cоучастник
Сообщений: 6
Пользователь №: 63892
Регистрация: 26-March 10
Место жительства: Волгоград



Есть вероятность спалить видеокарту,лучше собрать например вот такой приборчик: описание и схема

Это сообщение отредактировал Ahilless - Mar 27 2010, 01:31 AM

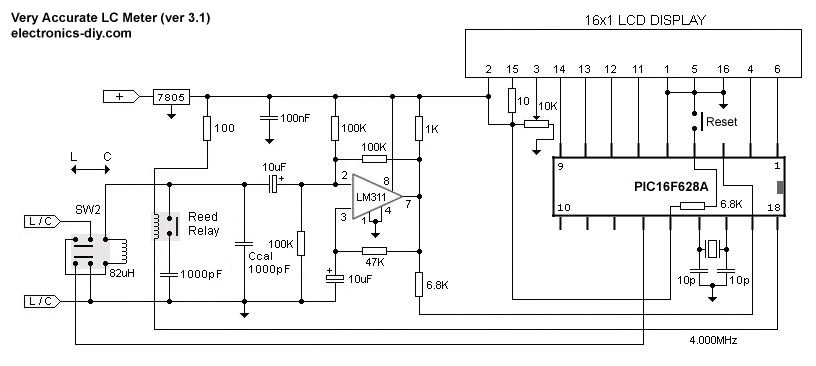

Присоединённое изображение (Нажмите для увеличения)
Присоединённое изображение

PMEmail Poster Top

Сообщение:   Mar 27 2010, 01:15 AM

Quote Post

Соучастник

Группа: Автор
Сообщений: 1174
Пользователь №: 58122
Регистрация: 28-December 09
Место жительства: Israel



а при чем здесь видеокарта?

--------------------

Куплю дорого б/у кристаллы NaI(Tl) или CsI
предложения пожалуйста в PM

PMEmail Poster Top

Сообщение:   Mar 27 2010, 01:27 AM

Quote Post


Группа: Cоучастник
Сообщений: 6
Пользователь №: 63892
Регистрация: 26-March 10
Место жительства: Волгоград



Оговорился,конечно же звуковая карта smile.gifPMEmail Poster Top

Сообщение:   Mar 27 2010, 01:39 AM

Quote Post

Соучастник

Группа: Автор
Сообщений: 1174
Пользователь №: 58122
Регистрация: 28-December 09
Место жительства: Israel



Ahilless smile.gif
Ваш архив интересен, но для меня сделать на таком уровне пока невозможно.
А тут, практически нахаляву из 2 резисторов получается LC метр

Вроде бы разобрался как мерить емкости на пикофарады, сдвинул частоту на самый высокий диапазон под 22000гц. Теперь минимум 5-6 пиков нормально измеряет. Но вот с индуктивностью не прокатило. Меньше 1 uH нестабильно все равно.

Это сообщение отредактировал Paodaf - Mar 27 2010, 02:11 AM

--------------------

Куплю дорого б/у кристаллы NaI(Tl) или CsI
предложения пожалуйста в PM

PMEmail Poster Top

Сообщение:   Mar 27 2010, 09:03 AM

Quote Post

Гость

Группа: Cоучастник
Сообщений: 81
Пользователь №: 59227
Регистрация: 13-January 10
Место жительства: Kiev



Надо будет попробовать на днях собрать vo.gifPMEmail PosterUsers WebsiteICQ Top

Сообщение:   Mar 27 2010, 09:09 AM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 547
Пользователь №: 32781
Регистрация: 12-May 08
Место жительства: Танкоград!



А у меня не хочет работать. то есть не могу добиться рисунков как в хелпе написанно.
Еще у меня нельзя у микрофона уровень регуировать почему то...

PMEmail PosterUsers WebsiteICQ Top

Сообщение:   Mar 27 2010, 10:07 AM

Quote Post

Соучастник

Группа: Автор
Сообщений: 1174
Пользователь №: 58122
Регистрация: 28-December 09
Место жительства: Israel



ilyha, RavWan

Напишите какие у вас звуковые карты? Может быть получиться собрать в теме статистику на каких картах работает.

ilyha
Микрофон подключен? Попробуй его отключить и поставь галку mute.
Монтаж правильный?

Еще насчет измерения маленьких индуктивностей <1uH Я соеденил последовательно катушку на 10uH + мелочь, которую надо померить, таким образом можно мерить мелкие индуктивности с точностью до 10 нГн 1_3.gif

Это сообщение отредактировал Paodaf - Mar 27 2010, 10:42 AM

--------------------

Куплю дорого б/у кристаллы NaI(Tl) или CsI
предложения пожалуйста в PM

PMEmail Poster Top

Сообщение:   Mar 27 2010, 11:24 AM

Quote Post

Гость

Группа: Cоучастник
Сообщений: 81
Пользователь №: 59227
Регистрация: 13-January 10
Место жительства: Kiev



Сделаю напишу про результаты и название звуковой карты vo.gifspiteful.gifPMEmail PosterUsers WebsiteICQ Top

Сообщение:   Mar 27 2010, 12:30 PM

Quote Post

Дедушка

Группа: Cоучастник
Сообщений: 18471
Пользователь №: 27360
Регистрация: 16-December 07
Место жительства: Ukraine



Я когда тему создавал поигрался, там был нюанс: опорный резистор должен иметь сопоставимое сопротивление с импедансом измеряемого элемента на середине диапазона измерения. Прикиньте примерную реактивность конденсатора или катушки на нужной частоте. И всё. Наногенри будет затруднительно мерить, а вот микрогенри перемерял всё что под руками было тогда..

--------------------

PM Top

« | | »


>
