5июня 2009 г.
Автор: А. Джексон

Чайник

Электрические чайники традиционной формы имеют широкое дно, унаследованное от старых обычных чайников, которые нагреваются на конфорках. У электрокипятильников в форме кувшина дно меньшей окружности, и они занимают меньше места на столе, однако у них больше высота, чтобы помещалось требуемое количество воды. Боковая ручка кувшинообразного чайника не даст руке попасть под струю пара из носика или отверстия в крышке, но он сильнее нагружает запястье при подъеме полного чайника. Оба типа чайников делаются из нержавеющей стали или легкой термостойкой пластмассы.

Подавляющее большинство электрочайников выключается автоматически, когда закипает вода, но все еще можно найти модель с ручным выключением.

 Перед эксплуатацией нового чайника

Наполните новый чайник водой и вскипятите ее. Промойте чайник не менее двух раз перед использованием. То же относится к любому чайнику, не использовавшемуся относительно  давно.

Уход за чайником

Перед чисткой убедитесь, что чайник отключен от электропитания. Если чайник холодный, можно протереть наружные поверхности влажной тканью, но не используйте абразивные моющие средства.

Как работает

Вода нагревается электронагревательным элементом, установленным внутри чайника. Обычно нагревательный элемент крепится к корпусу с помощью резьбовой втулки, или металлических гаек, или винтов, которые прижимают его к водонепроницаемому уплотнению. В зависимости от модели такие уплотнения могут представлять собой шайбы, прокладки или втулки. Они являются частой причиной протечек. В последних моделях дисковый нагревательный элемент скрыт в дне отделения для воды, что облегчает мытье чайника и удаление из него накипи.

Электрочайник традиционной формы

Рис.1 Электрочайник традиционной формы



1. Паровыпускное отверстие 7. Водонепроницаемая прокладка 2. Биметаллический диск 8. Выключатель защиты 3. Выключатель 9. Нагревательный элемент 4. Коромысло выключателя 10. Шнуровая колодка разъема питания 5. Колодка разъема питания 11. Круглый разъем питания старого типа 6. Индикатор уровня воды



Когда вода кипит, пар через маленькое отверстие или трубку идет на биметаллическую пластину или диск, которые сделаны так, чтобы при нагревании изгибаться, нажимая на выключатель.

Почти все электрочайники оснащены защитным устройством, которое отключает прибор, если вода выкипит. То же устройство сработает, если кто-то перед включением забывает налить в чайник воду. Кроме того, конструкции чайников предусматривают возможность снаружи визуально контролировать уровень налитой воды.

Нагревательный элемент подключается к сети коротким гибким проводом или шнуром, снабженным с одного конца колодкой разъема питания с контактными гнездами, а с другого - вилкой. Спиральный шнур питания экономит место на столе и менее доступен для детей.

Бесшнуровые чайники

Колодка разъема питания на дне бесшнурового чайника соединяется с колодкой на базе-подставке, которая шнуром подключается к электросети. Такая конструкция позволяет брать чайник, не вынимая вилки из розетки. Некоторые чайники ставятся на базу в определенном положении, но последние модели могут ставиться повернутыми в любую сторону. В базе обычно есть место для хранения излишка шнура.

Бесшнуровой чайник типа «кувшин»

Рис. 2 Бесшнуровой чайник типа «кувшин»

1. Паровыпускное отверстие 7. Наконечник провода 2. Фильтр 8. Скрытый нагревательный элемент 3. Индикатор уровня воды 9. Выключатель 4. Выключатель защиты 10. Биметаллический диск 5. Колодка разъема питания на чайнике 11. Индикатор включения 6. База 12. Коромысло  выключателя



Бесшнуровой чайник классического типа

Рис. 3 Бесшнуровой чайник классического типа



1. Паровыпускное отверстие 8. Выключатель защиты 2. Фильтр 9. Коромысло выключателя 3. Нагревательный  элемент 10. Индикатор уровня воды 4. Разъем питания 11. Выключатель 5. Наконечник провода 12. Индикатор включения 6. База 13. Биметаллический диск 7. Водонепроницаемая прокладка

Наполнение чайника

Наполнение чайника водой такое обыденное дело, что не кажется чем-то важным, однако из-за неправильного заполнения чайника происходят серьезные неполадки и несчастные случаи.

Перед тем как наливать воду в чайник, убедитесь, что вилка вынута из розетки, а также отсоедините шнур от чайника.

Бесшнуровой чайник перед заполнением водой снимите с базы. Минимальное количество воды обязательно должно покрывать нагревательный элемент - проверьте это.

В чайник с дисковым нагревательным элементом налейте хотя бы чашку. Недолив может заставить сработать выключатель защиты, а также повредить нагревательный элемент. Если перелить воды в чайник, то он может выключиться раньше времени, а кипящая вода может выплескиваться из носика.

  Проверьте, плотно ли закрыта крышка, иначе автоматический выключатель может правильно не сработать. При использовании чайника со шнуром подождите, пока вода не перестанет бурлить, а затем выньте вилку из розетки.

Ремонт электрического чайника

Первым делом

Перед тем как начинать поиск неисправности в чайнике, проверьте самое очевидное:

  • Включена ли вилка в розетку, и включен ли чайник?
  • Хорошо ли вставлен разъем питания?
  • Правильно ли бесшнуровой чайник стоит на базе?

Типичный порядок разборки

Подготовьтесь к разборке

Рис. 4 Подготовьтесь к разборке

Аккуратно снимите крышку основания

Рис. 5 Аккуратно снимите крышку основания

Отверните все крепежные винты в основании ручки

Рис. 6 Отверните все крепежные винты в основании ручки

А также в верхней части ручки

Рис. 7 А также в верхней части ручки

Отделите ручку от кувшина

 Рис. 8 Отделите ручку от кувшина

Снимите пластмассовое коромысло

Рис. 9 Снимите пластмассовое коромысло

Снимите пластмассовые или мешающие детали

Рис. 10 Снимите пластмассовые или мешающие детали

Поднимите выключатель

Рис. 11 Поднимите выключатель

Осмотрите биметаллическую пластину

Рис. 12 Осмотрите биметаллическую пластину - нет ли видимых дефектов



Посторонние частицы в чае или кофе

Поврежденный фильтр

Современные чайники оснащены сетчатыми фильтрами, которые не пропускают отслоившиеся частички накипи в наливаемый напиток. Замену можно найти в сервисной мастерской. Дайте воде в чайнике остыть, прежде чем снимать фильтр.

Фильтры должны легко сниматься для осмотра и чистки. Если фильтр начал забиваться частичками накипи, промойте его под струей воды с помощью нейлоновой кисти. Большие отложения отмочите в средстве против накипи или обычном уксусе в течение ночи. Перед использованием хорошо промойте водой.

Купите замену поврежденному фильтру

Рис. 13 Купите замену поврежденному фильтру

Чайник медленно нагревается

Накипь на элементе

Толстый слой накипи на нагревательном элементе существенно увеличивает время закипания воды - и если проблему не решить, то элемент может перегреться и сработает выключатель защиты.

Для удаления таких известковых отложений внутри чайника воспользуйтесь патентованным средством от накипи (убедитесь, что оно не повредит пластмассовый корпус). Описанная далее процедура типична для универсальных средств от накипи, продающихся в супермаркетах, однако всегда читайте инструкции изготовителя того средства, которое вы покупаете.

  1. Заполните чайник наполовину водой и вскипятите ее; затем выключите чайник и выньте вилку из розетки.
  2. Добавьте рекомендованное количество средства от накипи и оставьте до тех пор, пока не прекратится образование пузырьков.

Добавьте определенное количество средства от накипи

Рис. 14 Добавьте определенное количество средства от накипи

  1. Если отложения остались, включите чайник и попробуйте нагреть его до шипения воды, но закипать не давайте.
  2. Слейте чайник, залейте новую воду и вскипятите. Слейте воду и тщательно ополосните чайник. Слишком большие отложения могут потребовать повторной обработки.

Чайник не выключается

Плохо закрыта крышка

Для того чтобы автоматический выключатель срабатывал, пар должен направляться на биметаллическую пластину, которая управляет выключателем. Если крышка плохо закрыта, то пар не идет должным образом через соответствующее отверстие или трубку.

Выключите чайник и перед приведением крышки в порядок дайте воде немного остыть.

Заблокировано паровыпускное отверстие

В старых моделях чайников паровыпускное отверстие может стать заблокированным известковыми отложениями и пар не будет направляться на биметаллическую пластину. В современных моделях это отверстие обычно больше, и засорить его может только очень большое количество накипи, которое оторвалось от нагревательного элемента.

Очистите чайник от накипи и удостоверьтесь, что паровыпускное отверстие больше не заблокировано.

Неисправный выключатель

Если чайник не выключается автоматически, то, возможно, биметаллическая пластина не может активировать выключатель. Это может происходить при повреждении пластины или когда толкатель выключателя застрял.

Выключатель современных электрочайников классического типа конструктивно является частью крепежа нагревательного элемента, и поэтому его сложно проверить и заменить. Предоставьте проверку такого выключателя специалисту.

Выключатель на чайнике-кувшине, скорее всего, будет отдельной деталью, смонтированной в ручке, и, как правило, его можно осмотреть и проверить, сняв часть кожуха ручки. Однако это может оказаться непростой задачей, поскольку там могут использоваться винты с нестандартной головкой или невидимые защелки. Если на каком-то этапе процесс покажется слишком трудным, обратитесь к специалисту.

Сняв крышку ручки и выключателя, снимите пластиковое коромысло, расположенное сверху выключателя, пометив верх и низ, чтобы потом правильно собрать.

Возможно, придется демонтировать пару деталей и отвернуть крепежный винт, чтобы приподнять выключатель. Переверните выключатель и осмотрите биметаллическую пластину или диск и проверьте плавность хода толкателя, который управляет выключателем.

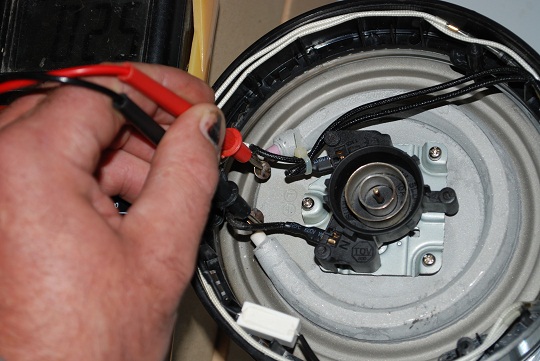

Если выключатель механически в порядке, коснитесь щупами контактов выключателя и включите его, чтобы проверить его способность пропускать ток. Эту проверку можно выполнить, только если есть возможность отсоединить провод хотя бы с одного контакта выключателя. Если же провода обжаты или запаяны, то для проверки выключателя обращайтесь к специалисту.

Если вы узнали, что выключатель неисправен, купите замену и аккуратно соберите чайник, проверяя, все ли детали и провода вы возвращаете в их исходное положение.

Проверьте чайник, подключив его к цепи, защищенной УЗО, а также проверьте заземление.

Выключатель срабатывает слишком рано.

Слишком чувствительная защита или неисправный выключатель

Если чайник после остывания в течение примерно 15 минут снова начинает греть воду, но отключается до закипания воды, обратитесь к мастеру для проверки автоматического выключения и выключателя.

Чайник протекает

Протечку надо проверять немедленно. Если есть какие-то сомнения, то либо откажитесь от него, либо отдайте в сервис.

Неисправный индикатор уровня воды

Проверьте пластиковый индикатор, нет ли трещин или протекающих соединений. Возможно, придется снять крышку, закрывающую включатель, чтобы проверить возможность протечки изнутри. Купите и поставьте замену.

Проверьте индикатор уровня воды

Рис. 15 Проверьте индикатор уровня воды



Ослабленное крепление нагревательного элемента

Небольшая подтяжка винтов или гаек, крепящих обычный нагревательный элемент к стенке чайника, может устранить протечку. Наполните чайник и поставьте его на бумажные полотенца, чтобы проверить, осталась ли протечка. Если да, то обратитесь в сервисный центр.

Затяните крепежные винты нагревательного элемента

Рис. 16 Затяните крепежные винты нагревательного элемента

Поврежденная прокладка

Подтяжка крепления элемента не устранит протечку из-за лопнувшей или испорченной прокладки. Замените прокладку.

Замените поврежденную прокладку

Рис. 17 Замените поврежденную прокладку

Повреждение дна чайника

Металлический чайник проверьте с точки зрения коррозии, особенно около фальцевого соединения дна и корпуса, а также около маленьких ножек. В таких случаях остается только купить новый чайник.

Чайник не греет воду

Неисправная вилка или предохранитель

Возможно, шнур чайника снабжен неразборной вилкой. Попробуйте заменить предохранитель и посмотрите, не решит ли это проблему.

Нет электропитания

Если другие приборы в этой же цепи прекратили работать, проверьте щиток: нет ли перегоревшего предохранителя или сработавшего автомата УЗО.

Обрыв в шнуре

Если вы подозреваете неисправность шнура, простейшим выходом будет покупка нового в магазине запчастей. Провода шнура, подходящего к базе, скорее всего, подсоединяются обжатием - в таком случае его замену лучше оставить специалисту.

Автоматический выключатель не фиксируется во включенном положении

Если выключатель настолько изношен, что не фиксируется во включенном положении, то либо замените его в мастерской, либо приобретите новый чайник.

Изношенный выключатель может не фиксироваться во включенном положении

Рис. 18 Изношенный выключатель может не фиксироваться во включенном положении.

Срабатывает защита

Если получилось так, что чайник продолжал работать после выкипания воды, то вполне вероятно, что сработал выключатель защиты. Не доливайте воду в чайник, пока не пройдет по меньшей мере 10 минут, в течение которых выключатель защиты должен автоматически включиться снова.

Если чайник все же не работает, то, вероятно, поврежден нагревательный элемент. На некоторых старых моделях защиту после срабатывания надо включать вручную - проконсультируйтесь в сервисной мастерской.

Неисправный нагревательный элемент

Известковые отложения - накипь - на нагревательном элементе укорачивают его жизнь. Наиболее распространенные элементы можно купить в магазине запчастей, но скрытый дисковый элемент является составной частью конструкции корпуса, и в этом случае, вероятно, лучше купить новый чайник.

Обычно есть смысл заменить нагревательный элемент

Рис. 19 Обычно есть смысл заменить нагревательный элемент

Замена даже обычного элемента в современных моделях чайников означает почти полную разборку прибора на составные части. Потребуется аккуратность и терпение, чтобы обеспечить правильную сборку и возращение всех деталей в их исходное положение, и, возможно, вам потребуются специальные материалы и инструменты. Так что в целом, видимо, стоит менять элемент в мастерской, тем более что это может продлить жизнь чайника на несколько лет.

Неисправная база

У многих бесшнуровых чайников в общем-то непрактично проверять и ремонтировать электрические соединения снизу чайника или в базе. Однако модели, которые вращаются на базе, часто бывает несложно проверить.

Проверьте подсоединение питания в базе

Рис. 20 Проверьте подсоединение питания в базе

Посмотрите, нет ли следов ожога

Рис. 21 Посмотрите, нет ли следов ожога в местах подсоединения питания

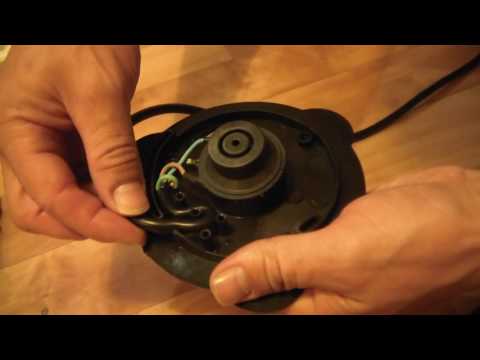

Если вы снимите нижнюю крышку базы, то сможете осмотреть провода и соединения и увидеть возможные механические повреждения и следы ожога. Возможно, удастся провести такую же инспекцию подключения питания в самом чайнике, просто сняв небольшую крышку на нижней поверхности прибора.

Если подключения питания в этих местах выглядят подозрительно и выполнены с помощью обычных надвижных наконечников, то их ремонт будет относительно несложным.

Произведя замену, следует проложить все провода так же, как они проходили первоначально, и аккуратно поставить крышки на место. Проверьте заземление и перед возобновлением эксплуатации проверьте чайник в цепи, защищенную УЗО.

ГЛАВНОЕ -БЕЗОПАСНОСТЬ

  1. Перед возобновлением эксплуатации наполните чайник и поставьте его на бумажные полотенца примерно на 15 минут, чтобы убедиться в отсутствии протечек. Затем вставьте вилку в розетку, защищенную УЗО. Включите прибор, и если УЗО сработает, проверьте чайник у специалиста.
  2. Когда чайник кипит, не подносите руки к паровыпускному отверстию и носику.

Не подносите руки к паровыпускному отверстию

Рис. 21 Не подносите руки к паровыпускному отверстию



  1. Перед включением убедитесь, что уровень воды находится между  минимальным и максимальным уровнями.

Уровень воды должен находится между минимальным и максимальным уровнями

Рис. 22 Уровень воды должен находится между  минимальным и максимальным уровнями

  1. Убедитесь, что шнур подключен правильно, и не вынимайте его во время работы чайника.
  2. Если прибор имеет заземление, следует обязательно проверить его надежность тестером. У описанных здесь моделей заземление проверялось, когда один щуп тестера касался земляного контакта вилки, а второй - нагревательного элемента внутри чайника (или дна при скрытом элементе). При проведении данной проверки поставьте чайник на базу.
  3. Убедитесь в правильности подсоединения вилки и соответствии номинала предохранителя.
  4. Регулярно проверяйте состояние шнура.
  5. Держите чайник и шнур вне досягаемости детей.
  6. Не допускайте попадания шнура на конфорки или на мокрую поверхность, например, кухонного стола.
  7. Не погружайте чайник или базу в воду. Обеспечьте сухость всех электроконтактов.
  8. Не пользуйтесь протекающим чайником.
  9. При сборке прибора обеспечьте возврат всех деталей и проводов в исходное положение.

Обеспечьте возврат всех деталей и проводов в исходное положение

Рис. 23 Обеспечьте возврат всех деталей и проводов в исходное положение

  1. Перед техобслуживанием чайника обязательно вынимайте вилку из розетки.
  2. Всегда ставьте бесшнуровой чайник на базу, прежде чем его включать. Не снимайте чайник с базы, пока он не выключился.

Не снимайте чайник с базы, пока он не выключился

Рис. 24 Не снимайте чайник с базы, пока он не выключился.



Удачи в ремонте!
