Дата: 05.10.2014 Просмотров: 15 218
Рубрика:

В автомобилях семейства «Калина-2» радиатор охлаждения двигателя расположен на одном уровне с бампером. Защиту рёбер теплообменника должна обеспечивать штатная решётка с довольно крупными ячейками. Многие владельцы решаются на установку дополнительной защиты, роль которой выполняет алюминиевая сетка. Ячейки сетки должны быть изготовлены в виде ромбов, шаг сетки – 10 мм. О каждом из этапов подобного тюнинга мы говорим дальше.

Содержание

Устройство узла «Бампер передний»

Сам рассматриваемый здесь узел состоит из двух основных деталей: передний бампер (5), решётка бампера верхняя (9). Сетку устанавливают только под нижнюю решётку бампера (4), и тогда размеры приобретаемой детали (сетки) должны быть 1000 на 300 мм. Некоторые фирмы, в то же время, предлагают . Что лучше, пусть решит владелец.

Чертёж из каталога запчастей Калины-2. Автомобили Лада Калина 2. Новости, описание, видео.

Чертёж из каталога запчастей Калины-2

Можно выполнить демонтаж узла «Бампер передний» в сборе. Для этого понадобится ключ на 10 и ключ-звёздочка T20. Гаечным ключом нужно выкрутить 6 метрических болтов сверху и 3 болта, расположенных снизу (они прижимают бампер к днищу). Ещё бампер закреплён на 6 одинаковых саморезов со шляпкой T20. Из них четыре самореза расположены снизу, а ещё два – в подкрылках.

Будьте внимательны, выполняя демонтаж рассматриваемого узла. Сначала выкручивают все винты, затем верхнюю решётку немного отгибают вперёд, а затем весь узел можно выдвинуть «на себя».

Обратите внимание: верхняя решётка радиатора к бамперу прикручена на 6 саморезов и дополнительно удерживается 4-мя защёлками. По идее, эту деталь можно демонтировать отдельно, не снимая бампер. Но такой метод проведения тюнинга слишком сложен для выполнения, так что, рекомендуемым он не является.

На рисунке обозначены следующие элементы:

  1. Гайка М5 – 6 шт.
  2. Шайба – 6 шт.
  3. Болт М5 – 6 шт.
  4. Решетка бампера нижняя
  5. Бампер передний
  6. Заглушка переднего бампера
  7. Шайба стопорная– 9 шт.
  8. Болт М6×16 – 9 шт.
  9. Решетка бампера верхняя
  10. Шайба 4 пружинная – 10 шт.
  11. Орнамент задка
  12. Накладка переднего бампера
  13. Винт крепления (саморез) – 12 шт.
  14. Кронштейн переднего бампера – 2 шт.
  15. Шайба – 4 шт.
  16. Гайка М8 – 4 шт.
  17. Облицовка переднего бампера под ПТФ
  18. Накладка облицовки переднего бампера

Установка сетки, метод её крепления

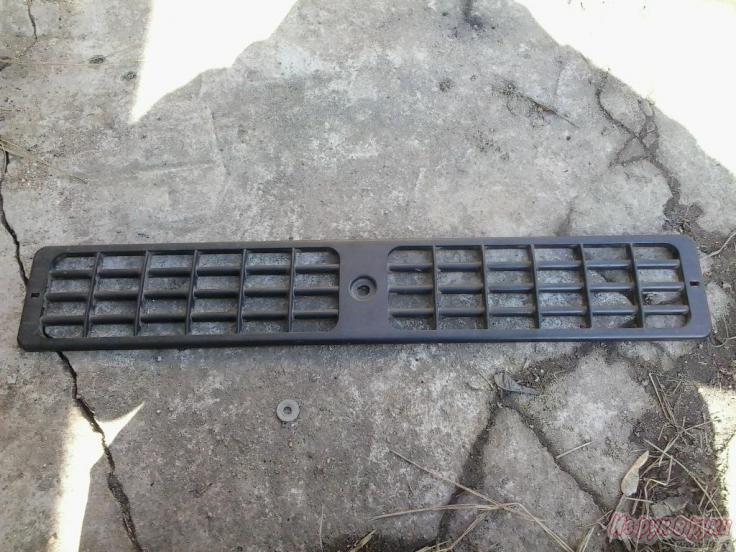

Нижняя решётка радиатора прижата к детали под названием «бампер» при помощи саморезов. Их потребуется выкрутить, но решётка должна остаться на месте — на неё затем помещают заготовку из сетки. Используя стяжки, мы прижимаем защитную сетку к пластиковой конструкции. В последнюю очередь нужно закрутить саморезы, которые должны удерживать решётку и сетку одновременно.

Результат тюнинга Калины-2 – установили защитную сетку. Автомобили Лада Калина 2. Новости, описание, видео.

Результат тюнинга Калины-2 – установили защитную сетку

Конструкцию автомобилей, выпускаемых серийно, ВАЗ всё время. Однако, менять форму решётки радиатора будут вряд ли – для этого потребуется изготовить новые штампы и т.д. Ну а выполнять доработку, которую мы рассмотрели здесь, в условиях серийного производства было бы сложно. Вывод: кому надо, может установить защитную сетку самостоятельно. Других вариантов не предвидится.

В действительности, решётки радиатора с крупной ячейкой используются на многих современных авто. К их числу относятся: хэтчбек Киа Рио, кроссовер Рено Дастер, минивэн Фольксваген Туран и т.д.

Разновидности металлической сетки, имеющейся в продаже

Прежде всего, заметим, что говорим мы здесь только о ромбовидной сетке, которую изготовляют из цельного металлического листа. Ещё сетка, подходящая для автотюнинга, может быть плетёной, но её ячейки имеют квадратную форму. Шаг ромбовидной сетки по горизонтали и её шаг по вертикали имеют отношение «2 к 1», то есть, когда высота ромба равна 5 мм, его ширина составляет 10 мм. Отметим, что самый большой шаг сетки, изготовленной из алюминия, может быть равен 16 мм.

Алюминиевая ромбовидная сетка обычно окрашивается полимерной эмалью. Доступны следующие варианты окраса: чёрный, серебристый, белый. Алюминий, покрытый цинком, практически не встречается, зато, в рознице представлена сетка из оцинкованной стали.

Начинающим любителям тюнинга не рекомендуются к использованию «полуфабрикаты», изготовленные из стали. Более мягкий металл можно резать ножницами или кусачками, а стальные сетки лучше оставить профессиональным тюнерам.

При работе с металлом следует соблюдать предельную осторожность. Не защитив руки слесарными перчатками, к любой металлической сетке нет смысла даже прикасаться. На поверхность заготовки наносится разметка, для чего можно использовать обычный мел. В качестве ножниц подойдут небольшие бокорезы, правда, после выполнения резки их останется только выбросить (ещё минус 100-120 руб.).

Установка дополнительной защиты радиатора – операция трудоёмкая, но возможно, она является и самой простой, если рассматривать все методы модернизации, доступные владельцу. Даже поменять лампы подсветки , чем выполнить доработку, о которой говорилось выше. Так что, желаем удачного тюнинга. А целесообразность его проведения пусть оценит владелец.

Видео о доработке, выполняемой после снятия бампера «Калины-2»
