позволяет избежать различных неприятностей при движении назад, предотвратить ДТП, упрощает управление при движении задним ходом. Вместе с включением задней скорости загорается монитор, показывая, что находится позади машины. Обзорность у камеры выше, чем у зеркала заднего вида.

Камера заднего вида в автомобиле

Самостоятельная установка камеры заднего вида не столь сложна, поможет вам сэкономить средства. У разных моделей есть различия, но небольшие.

Содержание

Какую модель выбрать?

При покупке устройств каждый водитель исходит из собственных предпочтений. Кто-то переплачивает за бренд для уверенности в качестве, кто-то, экономя, использует предложения китайских интернет-магазинов.

Не стоит слишком экономить, ведь изделие качественное прослужит дольше, будет функциональнее, с более хорошим обзором и изображением, что будет для вас удобнее, практичнее. Желательно, чтобы продавцом предоставлялась гарантия не менее года.

Учтите, что есть модели, создаваемые специально для определённых марок авто, в которых учитываются особенности именно данных машин.

Есть два типа устройств:

  1. передача видеосигналов идёт по проводам;
  2. передача видеосигналов происходит без проводов, посредством передатчика с приёмником, использующих Wi-Fi.

Второй тип легче в монтаже, подключении, ведь не требуется вести проводку. Однако беспроводные модели не работают с некоторыми видами магнитол, потому прежде чем приобрести и пробовать установить камеру заднего вида на автомобиль, внимательно посмотрите инструкцию, посоветуйтесь со специалистом, подходит ли она к вашему транспорту.

Камера заднего вида

Основные характеристики, необходимые для удобного управления:

  • возможность как чёрно-белой, так и цветной съёмки, наличие режима переключения;
  • уровень чувствительности, ;
  • величина угла обзора (120–180 градусов);
  • разрешение при видеосъёмке;
  • наличие защиты объектива;
  • водонепроницаемость;
  • наличие парковочной разметки (цветовые отметки видео съёмочных зон).

Место установки

При выборе места монтажа учитываются такие факторы:

  • насколько загрязняется это место;
  • заметно ли там устройство (для предохранения от краж и вандализма);
  • эстетичность расположения;
  • удобство для чистки, протирания;
  • ракурс видеосъёмки.
Экран

Следует выбрать наиболее оптимальный ракурс видеосъёмки

Удобно монтировать камеру на место плафона . У некоторых производителей рядом с плафонами предусматривается пространство для камеры. На грузовых авто возможно закрепить устройство на крыше, где оно защищено от грязи, но протирать будет не так удобно.

Для увеличения незаметности камер изготавливают специальные кронштейны.

Наклон устройства должен способствовать более широкому обзору, чем через зеркало, доступности мест, выпадающих из зеркального отражения. Но старайтесь монтировать так, чтобы предметы на мониторе смотрелись без искажений, естественно.

Основные этапы установки

Монтирование устройств своими руками, обычно предполагает следующие действия:

  • подготовка места установки;
  • монтаж самой автокамеры;
  • подсоединение к лампе заднего хода;
  • соединение с монитором.

Основной трудностью обычно становится монтаж проводов, чтобы они стали незаметны.

Установка камеры вместо подсветки номера

На некоторых моделях, вроде Kia Cee’d (хетчбэк, универсал) поставить камеру заднего вида можно на место плафона, подсвечивающего номер. Порядок работы будет таков:

  • Демонтируйте обшивку задней двери, для чего отвинтите крепёж около свисающей кожаной ручки.
  • Отвертите саморезы в ручках.
  • Снимите обивку с пистонов.
  • Отделите разъёмы, находящиеся на задней двери.
  • Демонтируйте накладку задней двери, куда будете монтировать камеру.
  • Снимите плафон подсветки номера.
  • На это место поставьте камеру.
  • Присоедините подсветку к цепи габаритных огней.
  • Установите назад наружную накладку.
  • Подключите «минус» к крышке багажника.
  • Удлините провода питания, подсоедините их к лампе заднего хода.
  • Удлините кабель, идущий к монитору, разместив его в гофре с другими проводами, идущей через потолок.

Камера над номерами

Крепление на планке осветительных приборов

Можно укрепить камеру, не удаляя плафон, ниже его. Однако тогда она будет выделяться на фоне номерной пластины, станет заметна снаружи. Чтобы не делать лишних отверстий в бампере, лучше укреплять её на планку с осветительными лампами.

  • Освободите багажник.
  • Демонтируйте рамку с .
  • Удлините ножку камеры при необходимости. Выполнить это можно посредством стальной пластины около 3х5 см.
  • Просверлите отверстие под объектив.
  • Протяните проводку в багажный отсек через заглушку, расположенную в области заднего бампера либо запаски.
  • Снимите левую часть обшивки багажника, декоративную накладку порога багажника, под которой находятся провода магнитолы (к ним присоединяется устройство для вывода изображения на монитор).
  • Обеспечьте доступ к разъёмам магнитолы; подключите провода к разъёмам согласно инструкции, прилагаемой к устройству.
  • Для обеспечения электропитания камеры проведите «плюс» к задней левой фаре. Можно выполнить подключение в районе торпеды.
  • Уложите проводку, используя клипсы, элементы крепления.
  • Проведите тест работоспособности устройства: оно должно включаться автоматически при задействовании передачи заднего хода. Если на мониторе появилась картинка, значит, вы выполнили подключение правильно.
  • Верните элементы машины на место.

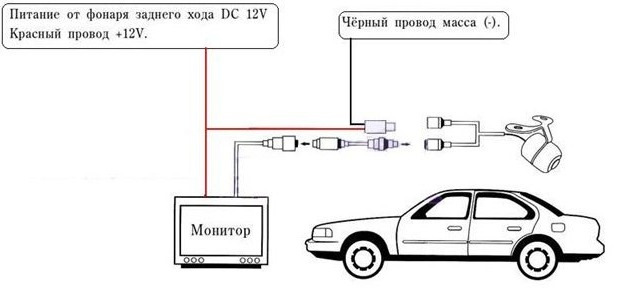

Схема подключения

Установка на место замка багажника

Решение, где установить камеру заднего вида на автомобиль, зависит во многом от конструкции самого устройства. Если модель напоминает дверной глазок и имеет резьбу, то возможно установить её на место багажного замка.

  • Смонтируйте электрозамок.
  • Снимите .
  • Вставьте камеру, при необходимости расширив отверстие дрелью, затем загрунтовав.
  • Смонтируйте проводку, подсоедините.
  • Проверьте работу камеры. Настройте изображение, выдвигая камеру на нужное расстояние либо вкручивая назад.
  • Закрепите гайкой камеру.

Камера вместо замка

При таком расположении устройство мало заметно, меньше пачкается по сравнению с расположением на бампере, даёт хороший обзор.

Самостоятельно смонтировав автокамеру заднего вида, вы сэкономите средства, получите опыт, который вам наверняка пригодится. Не экономьте на этой опции, лучше потратить деньги на камеру, чем после оплачивать ремонт автомобиля, покупка обойдётся гораздо дешевле.

Установка камеры — разумная мера предупреждения неприятностей, а при самостоятельном монтаже не столь затратная. Ваше вождение станет комфортным, удобным, безопасным.
